风机箱-柜式离心风机HTFC DBF CHF ISQ DSQ DFS

出厂工业DBF BF DSF消防排烟节能风机箱

产品描述： 4、BF型低噪声、节能型风机箱外形尺寸表型号 W W1 W2 L H A1 B1 H1 W3 b1 a1 BF-1-W L 630 680 730 560 500 300 470 ……

服务热线:18753457588

立即咨询

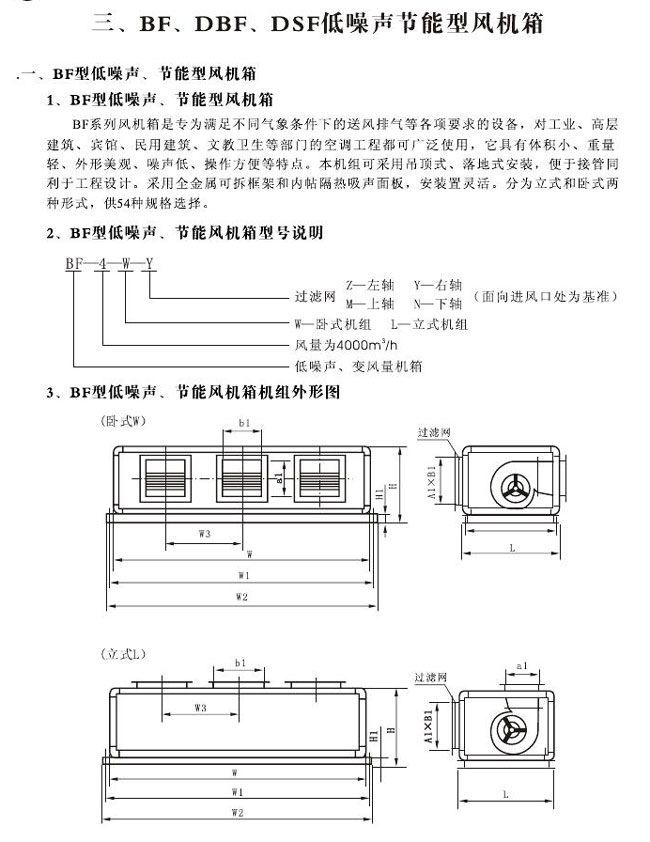

4、BF型低噪声、节能型风机箱外形尺寸表

型号	W	W1	W2	L	H	A1	B1	H1	W3	b1	a1
BF-1-W L	630	680	730	560	500	300	470	40	–	225	210
BF-2-W L	700	750	800	630	550	340	540			250	230
BF-2a-W L	700	750	800	700			540			280	250
BF-4-W L	1250	1300	1350	630			1080		554	250	230
BF-4a-W L	1250	1300	1350	700			1080			280	250
BF-6-W L	1850	1900	1950	630			1650	50		250	230
BF-6a-W L	1850	1900	1950	700			1650	50		280	250
BF-3-W L	800	850	900	720	630	420	640	40	–	320	280
BF-6b-W L	1500	1550	1600	720	630	420	1320	50	660	320	280
BF-4b-W L	850	900	950	800	700	480	680	40	–	340	300
BF-5-W L	850	900	950	900	750	530	680	40	–	360	320
BF-8-W L	1500	1550	1600	800	700	480	1320	50	660	340	300
BF-10-W L	1600	1650	1700	900	750	530	1420		725	360	320
BF-12-W L	2150	2200	2250	800	700	480	1950		660	340	300
BF-15-W L	2250	2300	2350	900	750	530	2050		725	360	320
BF-8b-W L	850	900	950	950	800	580	690	40	–	410	360
BF-16b-W L	1600	1650	1700				1420	50	750
BF-7.2-W L	850	900	950				680	40	–
BF-8.6-W L	850	900	950				680	40	–
BF-14.4-W L	1600	1650	1700				1420	50	750
BF-17.2-W L	1600	1650	1700				1420
BF-21.6-W L	2350	2400	2450				2150
BF-25.8-W L	2350	2400	2450				2150
BF-12b-W L	1100	1150	1200	1050	900	680	940		–	450	400
BF-24-W L	1900	1950	2000	1050	900	680	1740		850	450	400
BF-30-W L	200	2050	2100	1120	950	730	1800		900	480	420
BF-36-W L	2700	2750	2800	1050	900	680	2500		850	450	400

5、BF型低噪声、节能型风机箱性能参数表

参数型号	风量 m3/h	余压 Pa	配用风机台	风机电机		噪声 dB(A)	参考重量 kg	外形尺寸 A×B×C
参数型号	风量 m3/h	余压 Pa	配用风机台	功率kw	转速rpm	噪声 dB(A)	参考重量 kg	外形尺寸 A×B×C
BF-1-W L	1000	250	1-200	0.25×1	1350	59	95	630×560×500
BF-2-W L	2000	200	1-225	0.37×1	1350	59	102	700×630×550
BF-2a-W L	2000	400	1-250	0.45×1	1350	61	110	700×700×550
BF-4-W L	4000	200	2-225	0.37×2	1350	60	160	1250×630×550
BF-4a-W L	4000	400	2-250	0.45×2	1350	63	170	1250×700×550
BF-6-W L	6000	200	3-225	0.37×3	1350	60	230	1850×630×550
BF-6a-W L	6000	400	3-250	0.45×3	1350	64	250	1850×700×550
BF-3-W L	3000	400	1-280	0.55×1	950	63	160	800×720×630
BF-6b-W L	6000	400	2-280	0.55×2	950	66	230	1500×720×630
BF-4b-W L	4000	440	1-315	0.8×1	950	62	150	850×800×700
BF-5-W L	5000	450	1-355	1.1×1	950	63	170	850×900×750
BF-8-W L	8000	440	2-315	0.8×2	950	65	290	1500×800×700
BF-10-W L	10000	450	2-355	1.1×2	950	67	330	1600×900×750
BF-12-W L	12000	440	3-315	0.8×3	950	69	440	2150×800×700
BF-15-W L	15000	450	3-355	1.1×3	950	71	440	2250×900×750
BF-8b-W L	8000	830	1-400	3×1	950	76	250	850×950×800
BF-16b-W L	16000	830	2-400	3×2	950	78	430	1600×950×800
BF-7.2-W L	7200	610	1-400	1.8×1	950	68	250	850×950×800
BF-8.6-W L	8600	580	1-400	2.2×1	950	70	250	850×950×800
BF-14.4-W L	14400	610	2-400	1.8×2	950	71	420	1600×950×800
BF-17.2-W L	17200	580	2-400	2.2×2	950	73	420	1600×950×800
BF-21.6-W L	21600	610	3-400	1.8×3	950	73	590	2350×950×800
BF-25.8-W L	25800	580	3-400	2.2×3	950	75	590	2350×950×800
BF-12b-W L	12000	760	1-450	4×1	950	75	310	1100×1050×900
BF-24-W L	24000	760	2-450	4×2	950	77	510	1900×1050×900
BF-30-W L	30000	920	2-500	6×2	950	79	550	2000×1120×950
BF-36-W L	36000	760	3-450	4×3	950	79	750	2700×1050×900

参数型号	风量 m3/h	余压 Pa	配用风机 (台)	风机电机		噪声 dB(A)	参考重量 kg
参数型号	风量 m3/h	余压 Pa	配用风机 (台)	功率 kw	转速 rpm	噪声 dB(A)	参考重量 kg
DBF20	2000	190	1-DF2.5A	0.25×1	930	56	85
DBF30	3000	323	1-DF2.5A	0.55×1	1350	60	90
DBF2×20	4000	190	2-DF2.5A	0.25×2	930	58	175
DBF40	4000	373	1-DF3.15ⅡA	0.8×1	930	60	180
DBF50	5000	441	1-DF3.15ⅡA	1.1×1	930	60	185
DBF3×20	6000	190	3-DF2.5A	0.25×3	930	61	250
DBF2×30		323	2-DF2.5A	0.55×2	1350	64	180
DBF60		302	1-DF3.15ⅡA	1.1×1	930	63	210
DBF70	7000	385	1-DF4.0A	1.5×1	930	63	220
DBF2×40	8000	373	2-DF3.15ⅡA	0.8×2	930	64	290
DBF80	8000	407	1-DF4.0A	1.8×1	930	63	220
DBF3×30	9000	323	3-DF2.5A	0.55×3	1350	66	300
DBF90	9000	450	1-DF4.0A	2.2×1	950	65	250
DBF2×50	10000	441	2-DF3.15ⅡA	1.1×2	930	65	300
DBF100	10000	601	1-DF4.5A	3×1	930	65	260
DBF3×40	12000	373	3-DF3.15ⅡA	0.8×3	930	66	380
DBF2×60		302	2-DF3.15ⅡA	1.1×2	930	65	320
DBF120		750	1-DF4.5A	4×1	930	65	280
DBF2×70	14000	385	2-DF4.0A	1.5×2	930	65	330
DBF3×50	15000	441	3-DF3.15ⅡA	1.1×3	930	66	420
DBF2×80	16000	407	2-DF4.0A	1.8×2	930	65	340
DBF2×90	18000	450	2-DF4.0A	2.2×2	950	67	470
DBF2×100	20000	601	2-DF4.5A	3×2	930	68	500
DBF2×120	24000	750	2-DF4.5A	4×2	930	70	520

6、DBF低噪声风机箱技术参数（配E型风机）
DBF低噪声风机箱技术参数（配E型风机）

参数型号	序号	风量 m3/h	余压 Pa	配用电机(台)	风机电机		机外噪声 dB(A)	参考重量kg
参数型号	序号	风量 m3/h	余压 Pa	配用电机(台)	型号	功率kw	机外噪声 dB(A)	参考重量kg
DBF40	a	4000	330	1-DF3.5E	Y820-4	0.75	66	280
	b		495		Y90S-4	1.1	68	290
	c		680		Y100L1-4	2.2	70	300
DBF50	a	5000	370	1-DF4.0E	Y90S-4	1.1	67	300
	b		535		Y90L-4	1.5	69	305
	c		720		Y100L1-4	2.2	71	310
DBF60	a	6000	458	1-DF4.5E	Y100L1-4	2.2	69	310
	b		565		Y100L1-4	2.2	70	310
	c		770		Y100L2-4	3	71	315
DBF80	a	8000	700	1-DF4.5E	Y100L2-4	3	72	315
	b		860		Y112M-4	4	73	325
	c		1030		Y132S-4	5.5	74	340
DBF100	a	10000	304	1-DF5.0E	Y100L2-4	3	71	380
	b		1084		Y132M-4	7.5	73	400
	c		1216		Y132M-4	7.5	74	400
DBF120	a	12000	490	1-DF5.6E	Y112M-4	4	72	420
	b		993		Y132S-4	5.5	73	440
	c		1196		Y132M-4	7.5	75	450
DBF150	a	15000	373	1-DF6.3E	Y132M1-6	4	72	510
	b		430		Y132M1-6	4	72	510
	c		760		Y132M-4	7.5	74	510
	d		843		Y160M-4	11	75	550
DBF200	a	20000	471	1-DF6.3E	Y132S-4	5.5	74	510
	b		1069		Y160L-4	15	75	570
	c		1245		Y160L-4	15	75	570
DBF250	a	25000	726	1-DF6.3E	Y160M-4	11	74	550
DBF280	a	28000	444	1-DF7.1E	Y160M-4	7.5	75	690
	b		922		Y160L-4	15	76	700
	c		1422		Y180L-4	22	78	740
DBF320	a	32000	785	1-DF7.1E	Y160L-4	15	78	700
DBF320	b	32000	1206	1-DF7.1E	Y180L-4	22	79	740
DBF350	a	35000	814	1-DF7.1ⅡE	Y180L-4	15	79	875
DBF350	b	35000	1520	1-DF7.1ⅡE	Y200L-4	30	80	940
DBF400	a	40000	1294	1-DF7.1ⅡE	Y200L-4	30	80	940
DBF400	b	40000	1324	1-DF7.1ⅡE	Y200L-4	30	80	940

参数型号	序号	风量 m3/h	余压 Pa	配用电机(台)	风机电机		机外噪声 dB(A)	参考重量 kg
参数型号	序号	风量 m3/h	余压 Pa	配用电机(台)	型号	功率kw	机外噪声 dB(A)	参考重量 kg
DSF40	a	4000	330	1-DF3.5E	Y802-4	0.75	66	270
	b		495		Y90S-4	1.1	71	280
	c		680		Y100L1-4	2.2	73	290
DSF50	a	5000	370	1-DF4E	Y90S-4	1.1	68	285
	b		535		Y90 L-4	1.5	71	290
	c		720		Y100 L1-4	2.2	74	300
DSF60	a	6000	458	1-DF4.5E	Y100 L1-4	2.2	71	305
	b		565		Y100 L1-4	2.2	73	305
	c		773		Y100 L2-4	3	74	310
DSF80	a	8000	696	1-DF4.5E	Y100 L2-4	3	74	310
	b		860		Y112M-4	4	76	315
	c		1032		Y132S-4	5.5	77	330
DSF100	a	10000	743	1-DF5E	Y112M-4	4.0	74	370
	b		918		Y132S-4	5.5	75	385
	c		1084		Y132M-4	7.5	76	390
DSF120	a	12000	804	1-DF5.6E	Y112M-4	4.0	75	410
	b		993		Y132S-4	5.5	77	430
	c		1194		Y132M-4	7.5	79	440
DSF160	a	16000	600	1-DF6.3E	Y132S-4	5.5	75	500
	b		868		Y132M-4	7.5	77	510
	c		1285		Y160M-4	11	81	540
DSF200	a	20000	695	1-DF6.3E	Y132M-4	7.5	76	510
	b		830		Y160M-4	11	80	540
	c		1225		Y160L-4	15	81	550
DSF240	a	24000	690	1-DF7.1E	Y132M-4	7.5	77	660
	b		908		Y160M-4	11	80	680
	c		1200		Y160L-4	15	82	690
DSF300	a	30000	932	1-DF7.1E	Y160L-4	15	80	690
DSF400	a	40000	1275	1-DF7.ⅡE	Y200L-4	30	81	900
DSF480	a	48000	1324	1-DF9E	Y200L-4	30	82	1000
DSF300×2	a	60000	932	1-DF7.1E	Y160L-4	15×2	83	1230
DSF400×2	a	80000	1275	1-DF7.ⅡE	Y200L-4	30×2	85	1450
