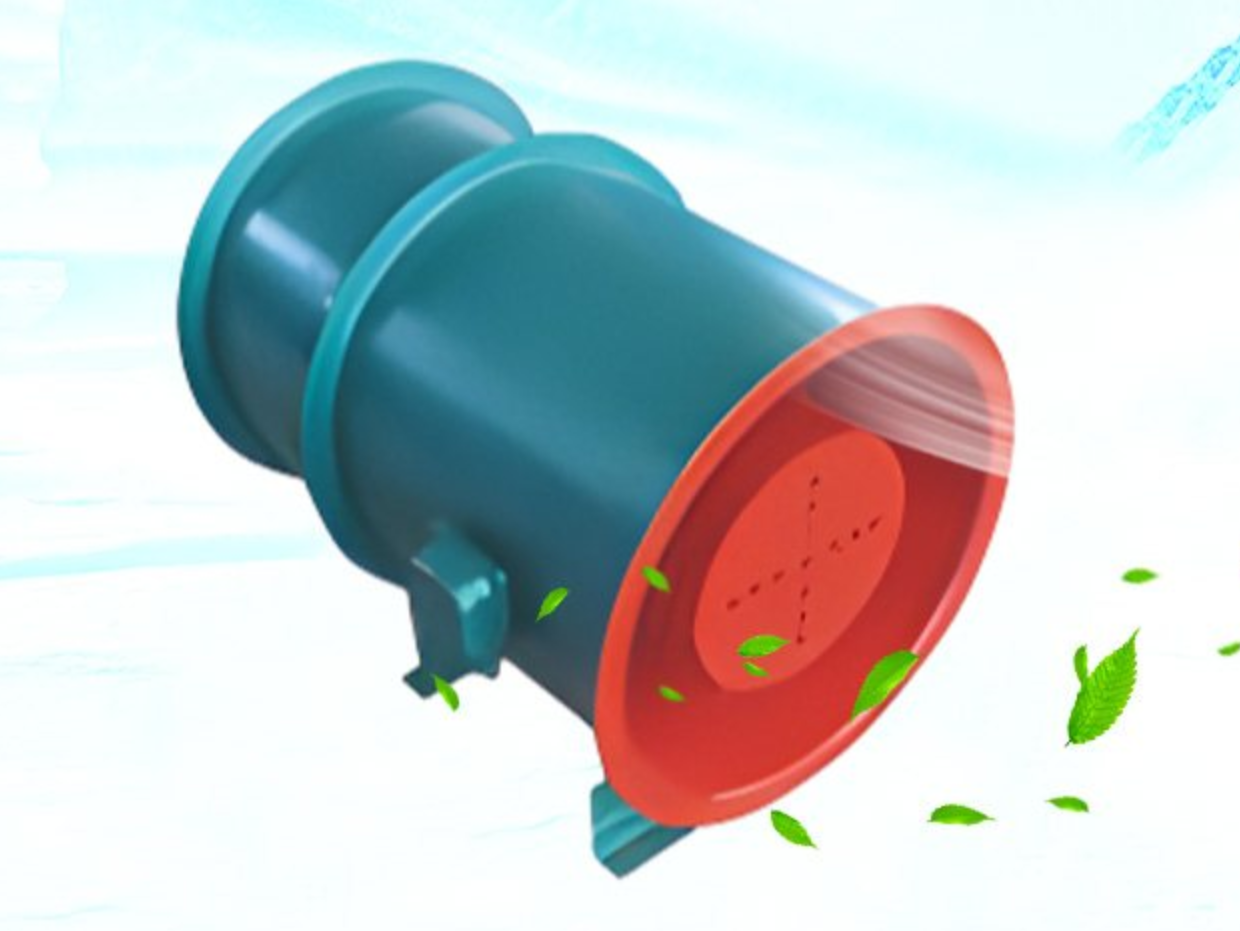

HL3-2ANO.6A混流风机加消声器结构

一、概述

HL3-2A(SWF-B)型混流式低噪声、节能型通风机是介于轴流式和离心式通风机之间的一种新型风机，它具有离心式通风机高的压力，轴流式通风机大的流量，效率高、节能、噪声低、安装方便等特点。

HL3-2A型通风机设计新颖、结构紧凑、体积小、重量轻、易安装，与老式的离心式通风机相比可节电20%，转速小于2000rpm时，噪声低于75dB（A），风机联接管道和和安装在空调箱内时，噪声小于70 dB（A），可替代2000rpm以下的中、低压离心风机，广泛应用于工业、民用建筑、通风除尘等领域。

二、风机的结构特征

风机主要由叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用具有子午加速特征的数个扭曲翼形叶片焊接在锥形轮毂上，经动平衡校验，超速试验，有良好的空气动力性能。

机壳采用圆筒形，与具有消音功能的集流器联成整体，出风口装有导流片，具有良好的气流分布，压力稳定。

三、风机的用途

1. 应用场所：冷冻、空调、纺织、船舶、民用建筑等空调工程通风换气。

2. 输送气体的种类：空气和其它不自燃的、对人体无害的、对钢材无腐蚀性的气体，在特殊环境中，可选用防爆型混流风机。

3. 气体的杂质：气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。

4. 气体的温度：不得超过80℃。

四、风机性能的选择

1. 风机的性能在性能表上查阅,表中列出的性能是ZUI高效率范围内的性能，按流量分为五个性能点，选用时按性能表为准。

2. 出厂的风机合格品性能在额定流量下全压不超过±5%.

3. 性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均按标准状态为准，标准状态大气β=101325Pa，t=20℃，相对湿度ψ=50%。当实际使用条件与上述不符合时按有关公式进行换算。

4. 风机安装方式可分为立式和卧式，如需立式安装请在订货时注明，如在流量、压力、安装尺寸等性能参数上有特殊要求时，本公司将为您另行设计生产。

5. 风机代号定义：
