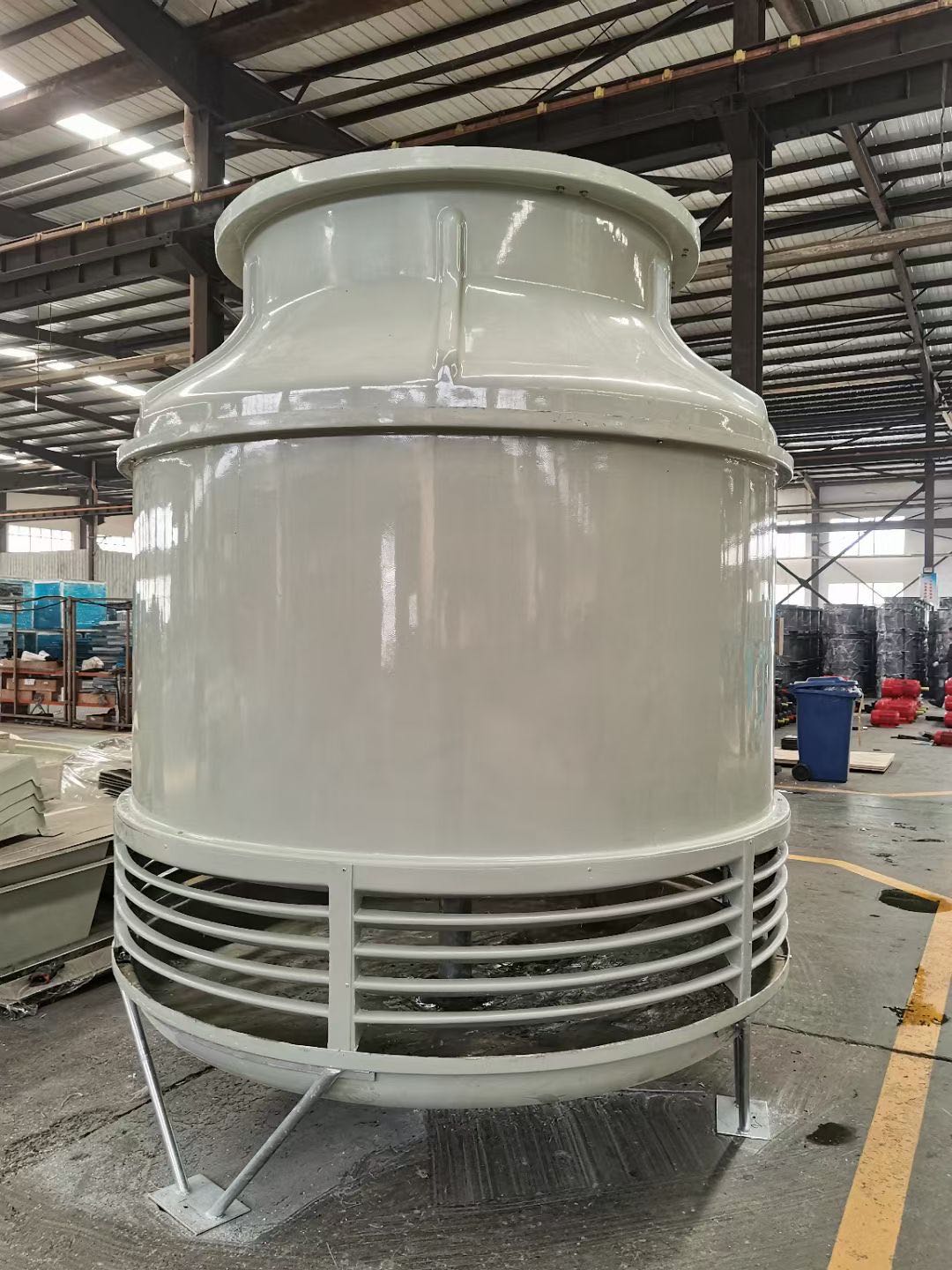

DBNL3型节能型玻璃钢冷却塔DBHZ型冷却塔

DBNL3冷却塔各部件介绍：

1、塔体钢结构：为钢结构桁架体系，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能有效在承受集中荷载，非对称荷载，降低了冷却塔的振动（自振频率为12hz，运行的大振幅0.09mm）。提高了冷却塔抗风荷、抗震能力，具有良好的整体稳定性。塔内主要受力钢件、配水管及检修梯等部件，其防腐问题是塔的一个重要环节，本厂为保证质量，所有出厂钢质构件均先进行打磨除锈，再涮环氧富锌组合防腐涂料做防腐处理（防腐工艺：先打磨除锈并将钢质构件表面的残留物清理干净，再涂涮环氧富锌底漆两遍-环氧富锌中间漆两遍-环氧煤沥青漆两遍，且每遍漆膜厚度为80微米。

2、围护结构（厚度为2.5mm±0.1mm）本塔围护件采用玻璃钢材质，其厚度为3mm。玻璃钢产品的固化度大于80%，弯曲强度大于147mpa，巴氏硬度大于35，结构层树脂含量为50%，冷却塔的外表面上直径3-5mm的气泡在1m2范围内不超过3个，表面气泡大直径不大于5mm。原辅助材料采用189#耐水、耐老化树脂（为建材部常州二五三厂优质产品），表面采用防老化，抗紫外线性能卓越的芬兰进口胶衣树脂，玻璃钢制品表面均匀，色泽均匀，长久使用不褪色不龟裂。

3、风筒（厚度为6mm±0.1mm）风筒采用玻璃钢材质动能回收型风筒,其厚度为8mm。该风筒充分利用了气体流动均匀理论，结合工程实践和实测数据而设计。内壁曲线采用椭圆曲线，与采用直线的自然扩散型风洞相比较，消除了气流脱壁现象，避免形成涡流区，致使风同中心负压区面积大幅缩小，出风口断面风速分布趋于均匀，经实际应用检测，该风筒动能回收值大于30%风筒采用手糊工艺成型，外表面为含稳定剂的光滑树脂胶衣层，内表面涂树脂两遍，并采压模工艺处理保持较高光洁度以减少阻力。风筒采用t型大端面空腹加强筋，应力集中段和连接点埋有预制件以保证风筒整体强度。

4、风机叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料，风机角度可调。其风量比同等型号的铝合金材质风机提高20%。风机具有气动力合理、风量大、效率高、噪声低、耐腐蚀等优点。

5、电机所配的电机为冷却塔专用变扭矩变极变速电机。户外型，防护为等级为ip54，达到，具有密封防水性能好，耐高温、效率高和噪声低等特点。

6、减速机水平卧式、噪声低、效率高、油润滑可靠、检修理工方便，并有油温、振动报警装置。

7、淋水填料填料采用全新pvc“s”波填料。该填料具有表面大，热力与坐力综合性能好等特点。该填料具有亲水增油性能好、散热系数大、耐温差变化等特点。

8、配水系统采用管式等面圆环均匀布水设计，保证了冷却塔的配水均匀。采用abs反射ⅱ型式喷头，喷头出口所需压力低，布水均匀，节约能耗，通污能力强，不易堵塞。喷头采用法兰定位联接，可有效防止喷头脱落。

9、收水器采用sj160×45弧型加筋收水器，机制成型，pvc材质，耐水汽性能好、使用寿命长、经久耐用、收水效率高、阻力低、风吹损失水小于0.01%。

主要用途:

（1）dbnl3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。

（2）cdbnl3系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。

（3）gbnl3系列中高温工业型玻璃钢冷却塔——适用于水温降10-25度工业用水循环冷却系统。

型号组成:圆形逆流式玻璃钢冷却塔有三大系列：dbnl3、cdbnl3、gbnl3.

性能与选择:

1、设计参数

1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度δt=5℃，冷幅高t2-τ=5℃

2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度δt=10℃冷幅高t2-τ=6℃

3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度δt=25℃冷幅高t2-τ=8℃
