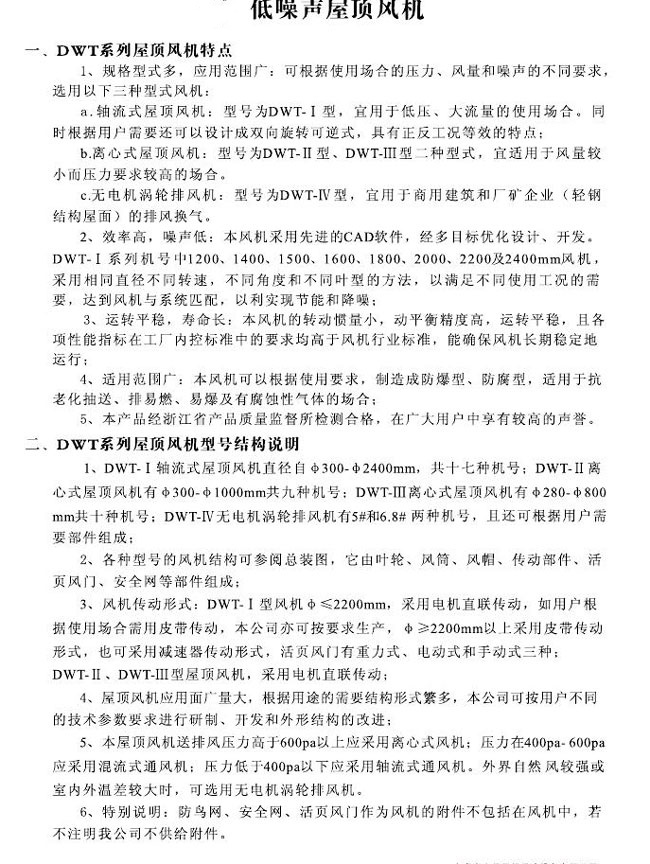

DWT-I DWT-II DWT-III型屋顶通风机概述及性能选型表

产品描述： 三、DWT-I型轴流式屋顶风机性能参数表 1、DWT-I型轴流式屋顶风机性能参数表（固定角度）叶轮直径 (mm) 风量 (m3/h) 风压 (pa) 转速 (r/min) 功率 (……

服务热线:18753457588

立即咨询

三、DWT-I型轴流式屋顶风机性能参数表
1、DWT-I型轴流式屋顶风机性能参数表（固定角度）

叶轮直径 (mm)	风量 (m3/h)	风压 (pa)	转速 (r/min)	功率 (kw)	噪声 dB(A)
300	3300	181	2850	0.37	66
	3000	206
	2600	232
	1650	62	1450	0.06	52
	1560	66
	1450	72
400	7450	193	2850	0.75	69
	6350	230
	5300	250
	5700	176	1450	0.55	67
	5400	184
	4580	190
500	8000	135	1450	0.55	68
	7000	162
	5600	191
	7000	113	960	0.37	63
	6700	122
	6400	131
	6000	88	720	0.25	58
	5000	92
	4100	96
600	15000	232	1450	1.5	73
	14000	251
	13000	267
	11000	168	960	1.1	67
	10000	183
	9100	193
	8500	111	720	0.55	62
	8000	127
	7600	136
700	17500	165	960	1.5	69
	15000	201
	12500	212
	12000	141	720	0.75	63
	11000	163
	9200	177
	9300	83	560	0.55	59
	8500	94
	7200	102

叶轮直径(mm)	风量 (m3/h)	风压 (pa)	转速 (r/min)	功率 (kw)	噪声 dB(A)
800	27000	175	960	2.2	72
	25000	207
	23000	228
	20000	129	720	1.5	66
	18000	154
	16000	167
	15750	78	560	0.75	63
	14500	96
	12250	121
900	34500	202	960	3.0	76
	29000	236
	24000	256
	32000	126	720	2.2	73
	28000	156
	24000	177
	24000	102	560	1.1	67
	21500	118
	18600	126
1000	50000	251	960	5.5	81
	45000	286
	39000	317
	46000	141	720	3.0	76
	40000	167
	35000	183
	28000	111	560	1.5	69
	24000	125
	20000	133
1120	56900	253	960	5.5	82
	49500	296
	40400	322
	52500	138	720	3.0	77
	45000	169
	40000	183
	32000	111	560	1.5	71
	28000	128
	25000	142

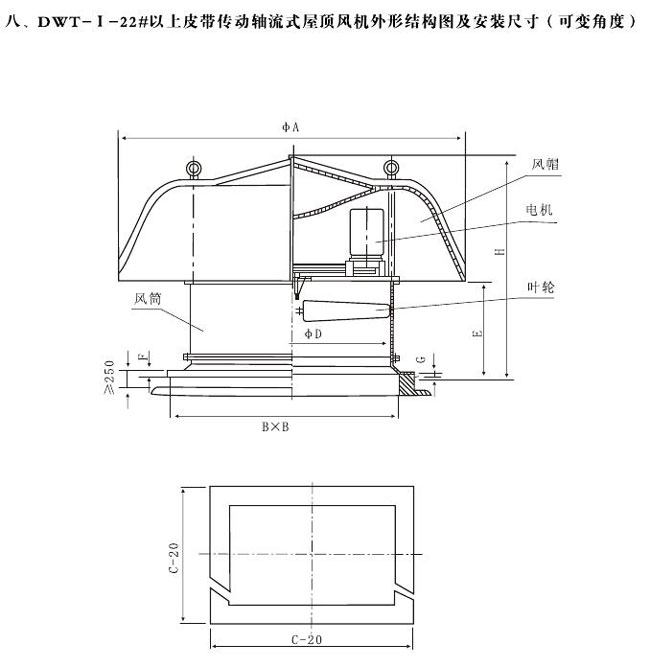

2、DWT-I型轴流式屋顶风机性能参数表（可变角度）

叶轮直径 (mm)	安装角度deg0	风量 (m3/h)	风压 (pa)	转速 (r/min)	功率 (kw)	噪声 dB(A)
1200	22°	57000	196	720	5.5	73
	19°	50000	205
	16°	44000	209
	27°	42000	126	560	3	67
	24°	37500	134
	21°	33000	148
1400	17°	76700	250	720	7.5	77
	15°	68000	261
	13°	57500	268
	22°	69000	159	480	4.0	69
	20°	60000	169
	18°	51500	175
1500	19°	88500	195	720	7.5	78
	17°	80000	203
	15°	70000	208
	23°	74750	149	480	4.0	70
	21°	65000	158
	19°	55800	165
1600	20°	107500	235	720	11	79
	18°	95000	248
	16°	81500	256
	27°	61000	131	320	4.0	70
	25°	52500	152
	23°	42600	167

叶轮直径(mm)	安装角度deg0	风量 (m3/h)	风压 (pa)	转速 (r/min)	功率 (kw)	噪声 dB(A)
1800	17°	129300	261	720	15	80
	15°	112500	276
	13°	96450	287
	23°	96250	122	480	5.5	71
	21°	86150	136
	19°	74300	143
	26°	79150	115	320	4.0	66
	23°	71550	126
	20°	62500	148
2000	23°	168700	215	480	15	78
	21°	150000	234
	19°	131000	247
	21°	125500	118	320	5.5	68
	18°	110000	121
	15°	95200	132
2200	18°	201600	193	480	15	79
	16°	180000	205
	14°	165000	210
	29°	155000	135	320	7.5	71
	27°	120000	142
	25°	119500	155
2400	19°	220800	212	480	18.5	84
	17°	198500	228
	15°	176500	246
	26°	175000	148	320	11	77
	23°	162000	164
	20°	135000	188
	21°	140000	150	220	7.5	70
	18°	120000	162
	15°	85000	171

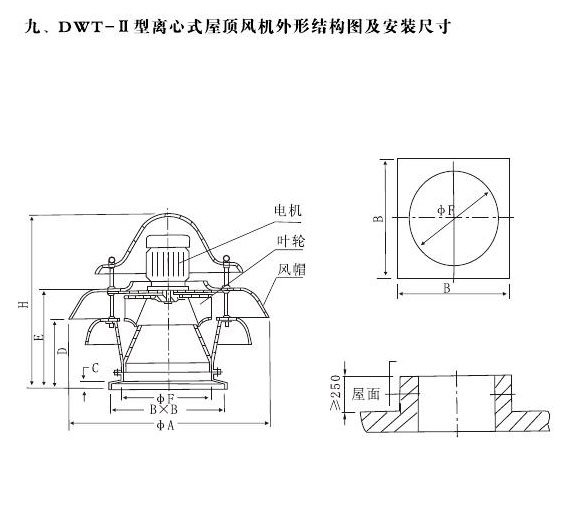

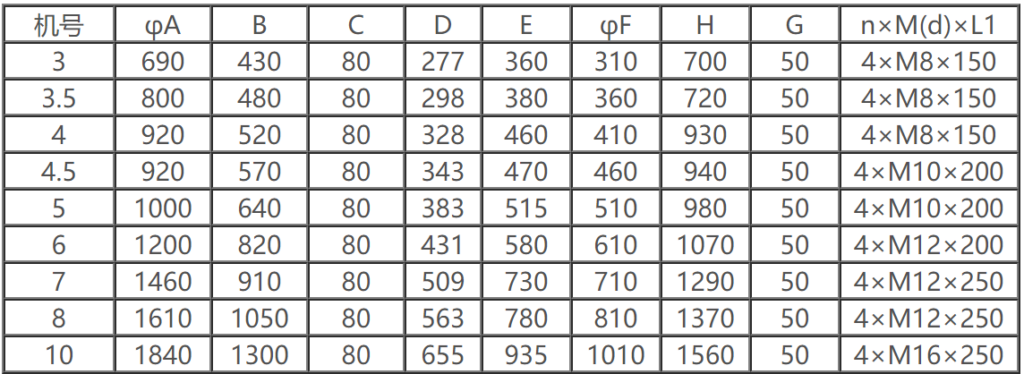

四、DWT-II型离心式屋顶风机性能参数表

机号	转速 (r/min)	风量 (m3/h)	风压 (pa)	功率 (kw)	噪声 dB(A)	重量 (kg)
3	1450	878	220	0.75	≤57	88
		925	210
		1059	188
		1130	167
		1253	122
3.5	1450	1395	299	1.1	≤59	95
		1470	285
		1682	256
		1794	227
		1990	166
4	1450	1887	412	1.1	≤62	115
		2083	391
		2194	372
		2510	334
		2677	298
4.5	1450	2966	495	1.1	≤63	154
		3124	471
		3574	423
		3812	376
		4514	231
5	1450	4068	615	2.2	≤64	195
		4285	582
		4903	522
		5438	485
		6113	378
6	960	5024	385	1.5	≤65	234
		5512	367
		6120	330
		6782	293
		7338	223
7	960	8015	548	3.0	≤68	292
		8804	499
		9827	448
		10836	398
		11925	371
8	960	12563	721	5.5	≤70	374
		13565	686
		14157	654
		15824	587
		16708	521
10	720	22150	1072	7.5	≤72	396
		23298	1020
		26573	916
		28395	813
		31436	702

五、DWT-III型离心式屋顶风机性能参数表

机号 NO	转速 (r/min)	风量 (m3/h)	静压 (pa)	装械容量 (kw)	重量 (kg)
2.8	1440	1260	100	0.18	18
		1040	150
	2880	3080	100	0.55	20
		2710	300
		2300	500
3.15	1440	2050	80	0.18	19
		1740	150
		1450	200
	2880	4370	150	1.1	24
		3920	400
		3470	600
3.55	1440	2880	100	0.25	21
		2620	150
		2320	200
	2880	6270	150	2.2	29
		5760	400
		4930	700
4.0	960	2750	80	0.18	32
		2590	100
		2040	150
	1440	4460	100	0.55	35
		4030	200
		3420	300
4.5	960	3940	100	0.25	34
		3460	150
		2760	200
	1440	6280	150	1.1	39
		5470	300
		4680	400
5.0	720	4230	80	0.18	46
		3870	100
		2450	150
	960	6120	100	0.55	46
		5530	150
		4470	200
	1440	9650	150	1.5	52
		8640	300
		7740	400

机号 NO	转速 (r/min)	风量 (m3/h)	静压 (pa)	装械容量 (kw)	重量 (kg)
5.6	720	4860	150	0.37	67
		1800	200
	960	9040	100	0.75	67
		8460	150
		7800	200
	1440	14040	150	3.0	77
		12960	300
		11160	500
6.3	720	9090	100	0.75	80
		7920	150
		6210	200
	960	12450	150	1.5	83
		11760	200
		9840	300
	1440	20020	150	5.5	85
		18970	300
		17100	500
7.1	720	13800	100	1.1	96
		12600	150
		11400	200
	960	17640	150	2.2	98
		16170	200
		14700	300
	1440	27000	200	5.5	136
		25400	300
		24000	500
8.0	720	19800	100	2.2	146
		18000	150
		17200	200
	960	26000	150	4	152
		25020	200
		24000	300
	1440	40000	200	7.5	163
		37800	300
		35800	500
